5-rail Glazen Schuifwand met een breedte van 400 t/m 453cm (Getint 93cm glas)

De juiste maat bepalen

Ga voor het bestellen van uw glazen schuifwand goed na welk formaat u nodig heeft. Om de hooget te bepalen meet u de opening waar de wand in geplaatst moet worden op 3 punten: bovenaan, middenin en onderaan. U noteert de kleinste van de 3 metingen. Staanders of muren zijn niet altijd perfect recht, dus door de kleinste maat te gebruiken weet u zeker dat de wand past. De breedte van het glas is afhankelijk van de breedte van de opening:

Helder of getint

• Heldere panelen zijn beschikbaar in breedtes van 82, 90, 98, 103 cm
• Getinte panelen zijn beschikbaar in breedtes van 93 en 103 cm

Overlap

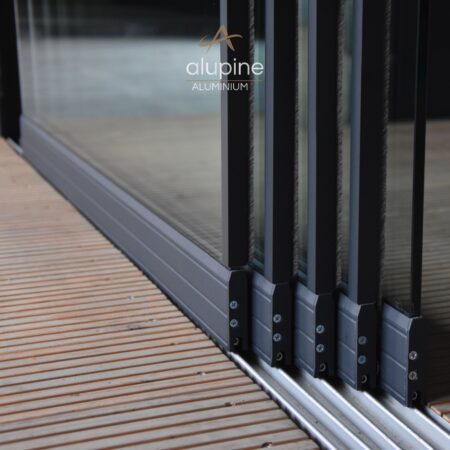

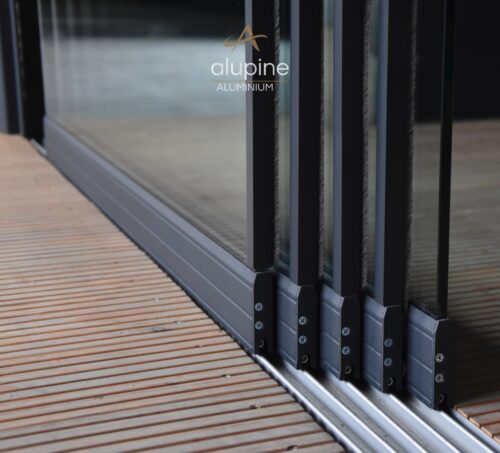

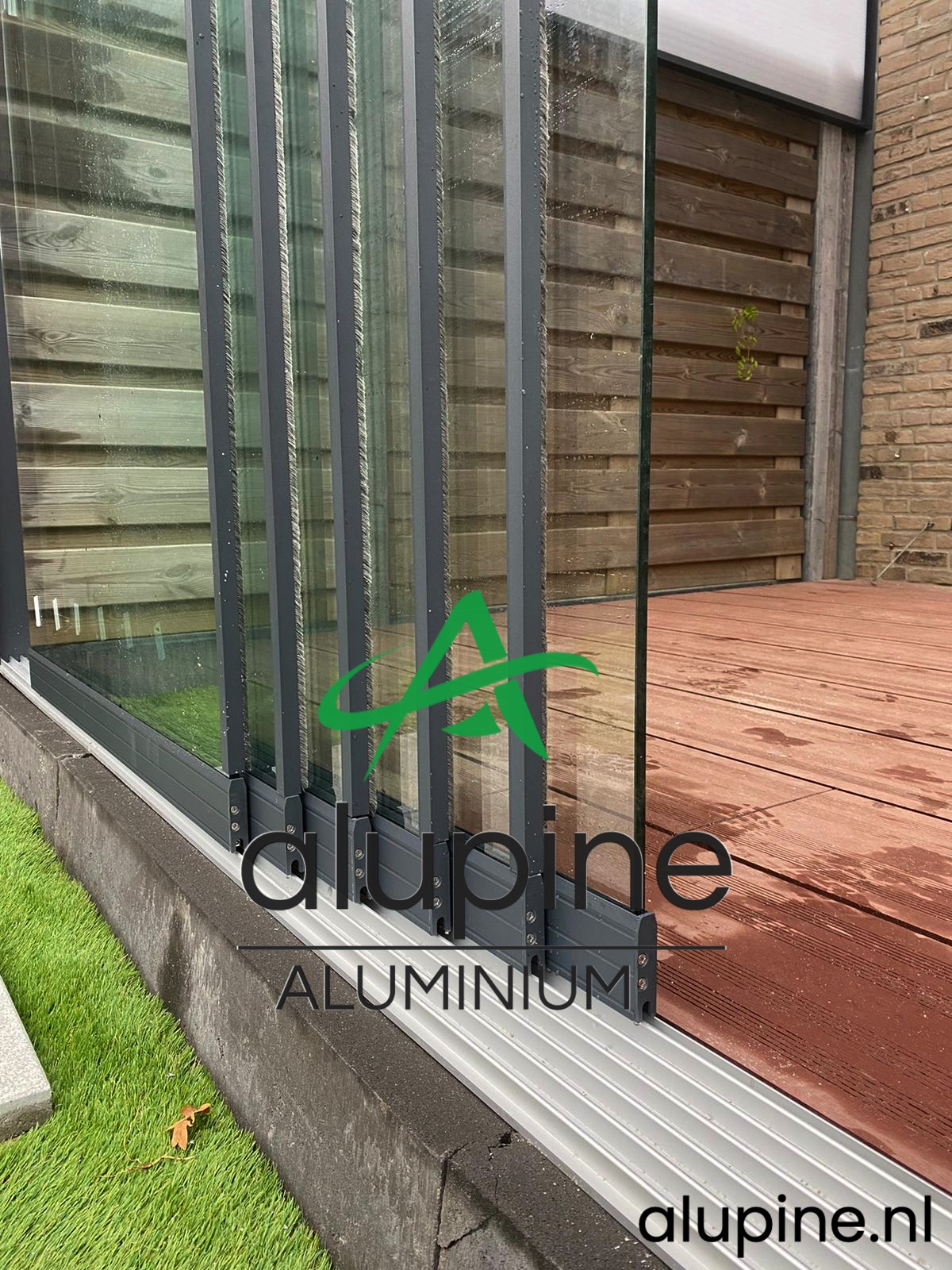

Getint glas (93 cm) – 5 Spoors.
Let op: Minimaal 3 cm overlap per overgang is vereist voor tochtstrippen.

Voor een goede afdichting met tochtstrippen is het belangrijk dat de glazen panelen minimaal 3 cm overlap hebben. Bij minder overlap is er onvoldoende ruimte voor de tochtstrip, waardoor deze niet goed aansluit of vastklemt. Tip: Controleer vóór bestelling hoeveel overlap je krijgt, neem contact met ons op voor vragen.

Overlap = (Aantal panelen × paneelbreedte) – inbouwbreedte
Bij 5 panelen: Overlap = (5 × paneelbreedte) – inbouwbreedte / 4

Zorg ervoor dat de uitkomst minimaal 3 cm of meer is voor tochtstrip-geschiktheid.

Inhoud bouwpakket

• Bovenrail: 500 cm – RAL inclusief tochtstrip

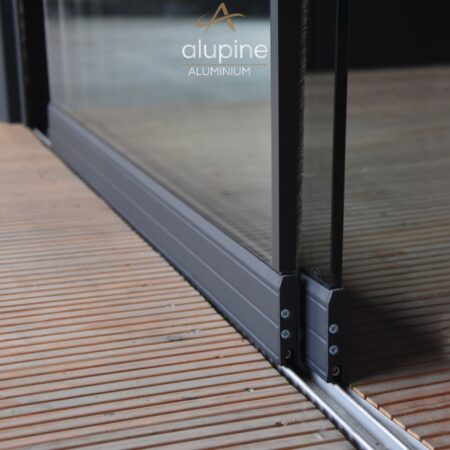

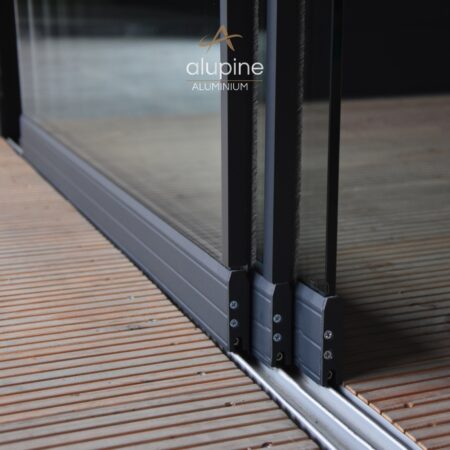

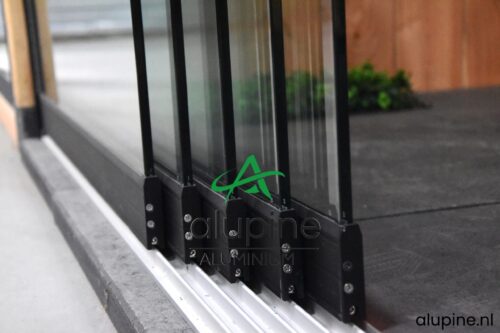

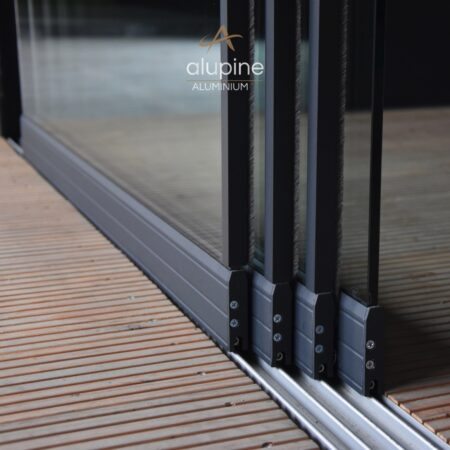

• Onderrail: 500 cm – Aluminium kleur geanodiseerd met waterafvoer.
• U Profiel: 250cm inclusief tochtstrippen
• Glas: 5x – 10mm CE gehard veiligheidsglas –
• Glaskleur:  Helder of Getint
• Glasprofiel: 4x inclusief tochtstrippen
• Onderrail ( aluminium kleur )
• Accesoires: Handvat in RAL kleur

Montage

1. Meet de inbouwhoogte voor het glasopvangprofiel.

2. Zaag het glasopvangprofiel op de juiste hoogte.

3. Monteer het glasopvangprofiel aan beide zijkanten van de opening.

4. Zaag de bovenrail op maat en monteer deze aan de bovenzijde tussen de glasopvangprofielen.

5. Zaag de onderrail op de juiste breedte.

6. Plaats de onderrail met de waterafvoergaten naar buiten gericht, zodat regenwater naar buiten afgevoerd wordt.

7. Monteer de onderrail met schroeven en werk de naden netjes af met kit.

8. Plaats de glaspanelen:

   • Til elk glaspaneel met twee personen voorzichtig op.

   • Steek het paneel schuin in de bovenrail en laat het daarna voorzichtig zakken in de onderrail.

Optionele Montage van Meenemers

1. Bepaal de schuifrichting van het leidende paneel (deze heeft een handvat).

2. Het leidende paneel moet in de voorste rail worden geplaatst (gezien vanaf de buitenzijde).

3. Schroef de zij-afdekkappen los aan de zijde waar de meenemers geplaatst worden.

4. Sluit alle panelen in de gewenste eindpositie (zoals ze eruit moeten zien als de wand gesloten is).

5. Teken af op de onderwagens waar elk glaspaneel eindigt. Op deze punten komen de meeneemblokjes.

6. Monteer de meeneemblokjes recht en nauwkeurig op de onderwagens. Let op: niet scheef monteren, anders vallen ze eraf.

7. Schroef de meegeleverde zij-afdekkappen terug op de onderwagens, nu inclusief de meenemers.
